Chaba Mühendislik olarak, havacılık ve savunma sanayii projelerinde kazandığımız deneyim ve başarılar, sektörde güvenilir bir çözüm ortağı olarak konumlanmamızı sağlamıştır. Proje yönetimi, tasarım, analiz ve üretim süreçlerinde sunduğumuz yenilikçi çözümler ile havacılık ve savunma projelerinde güvenilirliğimizi kanıtlamış durumdayız.
Havacılık ve savunma sanayindeki uzmanlığımızı, daha önce çalıştığımız projelerden kazandığımız deneyimlerle birleştirerek ortaya koyuyoruz. Aşağıda listeleyeceğimiz projelerimiz ve almış olduğumuz görevler, sektördeki çeşitli ihtiyaçlara yönelik çözümlerimizin somut örnekleridir ve bu projelerle birlikte sektördeki katkımızı artırmaya devam ediyoruz.
Tasarım Çalışmalarımız
Sektördeki tasarım çalışmalarımızı inceleyebilirsiniz.
Hava Aracı Yapısal Tasarımı
Hava araçlarının ana gövde, kanat ve kuyruk gibi kritik yapısal bileşenlerinin frame tasarımlarına destek verildi. Alüminyum ve kompozit skin panel tasarımları oluşturuldu.
Hava Aracı POD Tasarımı
Pod 3D tasarımları, üretim resimleri ve sistem yerleşimi tasarımlarının oluşturulmasına destek verildi.
Bağlantı Elemanı Tasarımları
Kullanım yerlerine bağlı olarak rivets, bolt, nut, twist-lock , acnhor gibi farklı bağlantı elemanlarının uygun türleri belirlenerek, havacılık standartlarına uygun tasarımlar gerçekleştirildi.
Soğutma Sistemi Borulama Tasarımı
Isının kaynaktan soğutucuya taşınmasında etkili olan buharlaşma-kondensasyon döngüsünde kullanılan boru tasarımları gerçekleştirildi.
Roket Kanatçık Tasarımı
İlgili analizler sonucunda ortaya çıkan kanatçık profil şekli, kalınlık dağılımı, süpürme açısı vb. bilgiler tasarım girdisi olarak kullanılıp kanatçık tasarımları gerçekleştirildi.
Teknik Resimlerin Oluşturulması
Tasarım desteği sunulan tüm projelerde, uluslararası mühendislik standartlarına (ISO, ASME, DIN vb.) uygun olarak teknik resimler oluşturuldu. Teknik resim içeriğinde geometrik toleranslandirma, malzeme yüzey kalitesi, parça numaralandırma vb. bilgiler standartlara uygun şekilde oluşturuldu.
Analiz Çalışmalarımız
Sektördeki analiz çalışmalarımızı inceleyebilirsiniz.
Sonlu Elemanlar Modelinin Oluşturulması
Dahil olduğumuz tüm projelerde, ilgili projenin gereksinimleri doğrultusunda nasıl bir analiz modeli kurulacağına karar verilerek, sonlu elemanlar analiz modelleri oluşturuldu. Detay gerektiren lokal analizlerde bağlantı elemanlarının modellemesi, kompozit panellerinin ply modelleri, malzeme plastik verilerinin, temas tanımlamaları vb. detay bilgilerin modele yansıtılması konularına destek verildi. Çalışılan konular aşağıda görülebilir.
- Airframe GFEM Model Kurulumu
- Airframe Dinamik Model Kurulumu
- Sistem Entegrasyon Analizleri Kapsamında Lokal Model Kurulumu
- Komponent Solid Mesh Desteği
- Kompozit Yapı Model Kurulumu
- Sandwich Katmanlı Panel Model Kurulumu
- Montajlı Parçaların Nonlineer Kontaklı Model Kurulumları
- PSD Analiz Modelinin Oluşturulması
- MIL-STD-810 G Standardı Analiz Modeli Kurulumu
- Explicit ve Nonlineer Analiz Modellerinin Kurulumu
Statik Analizler
Kabin Basıncı Statik Analiz
Dahil olduğumuz projede kabin basıncı statik analizleri gerçekleştirildi. Basınç kaynaklı, yapı üzerinde meydana gelen gerilme ve deformasyonlar incelenerek tasarım girdileri oluşturuldu.
Yük Yollarının Belirlenmesi
Yapının üzerine gelen yüklerin, yapı üzerindeki akışı incelenerek, yük yolları belirlendi. Bu sayede, yapısal anlamda desteklenmesi gereken noktalar belirlendi ve yükün tek bir noktadan akışı engellenerek tasarım önerileri verildi.
Lug&Clevis Analizleri
Lug&Clevis bağlantı bölgesine gelen yükler hesaplanarak yapının maruz kaldığı yükler karşısındaki dayanımlarının analizleri gerçekleştirildi. Analitik yöntemler ve analiz metotlarının her ikisi bir arada kullanılarak karşılaştırma yapıldı.
Boyutlandırma Analizleri
Yapı üzerine gelen yükler doğrultusunda, ilgili gereksinimleri sağlaması gereken yapının boyutlandırma analizleri gerçekleştirilerek tasarıma girdi verildi. Optimizasyon yöntemleri kullanılarak optimum tasarım önerileri uygulandı.
Bağlantı Elemanları Analizi
Bağlantı elemanlarının, maruz kaldığı yükler karşısındaki dayanımlarının analizleri gerçekleştirildi. Analitik yöntemler ve analiz metotlarının her ikisi bir arada kullanılarak doğruluk seviyesi arttırıldı.
Sistem Entegrasyon Analizleri
Aviyonik sistemlerin bağlantı braketlerinin statik ve modal analizleri gerçekleştirildi. Bağlantı elemanlarının analitik hesapları yapıldı.
Dinamik Analizler
Airframe Modal Analizleri
Tüm yapının titreşim karakteristiğinin ortaya çıkarılması kapsamında, global ve lokal doğal frekansların teşhisi için modal analizler gerçekleştirildi.
Sistem Entegrasyon Titreşim Analizleri
Frame üzerine bağlanacak sistemlerin modal ve PSD analizleri gerçekleştirilerek, gereksinimler doğrultusunda hedef değerler içerisinde kalıp kalmadığı gösterildi. Hedef değerleri içerisinde kalmayan sistemler için ek analiz çalışmaları yapılarak tasarıma girdi sağlandı.

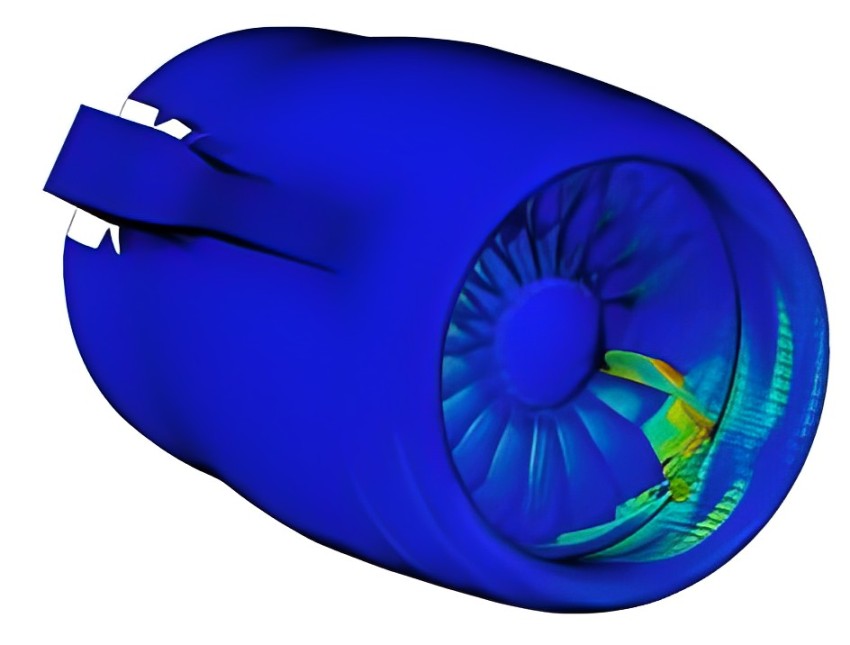

Fan Kanadı Kopması Rotordinamik Analizleri
Kanatçık kopması sonrası rotorun dinamik davranışı, titreşim ve rezonans riski açısından değerlendirildi. Rotorun modal analizleri gerçekleştirilerek mod şekli ve doğal frekansları belirlendi. Fanın kopması sonrası oluşan unbalance durumu analiz edilerek, titreşim davranışı ve frekans tepkisi incelendi.
Kuş Çarpması Analizleri
Kanopi, radome, inlet, LE gibi komponentlerde kuş çarpması analizleri gerçekleştirildi. Analiz modellerinde uygun malzeme tanımları yapılarak korelasyon seviyesi arttırıldı. SPH metodu kullanılarak çözümler gerçekleştirildi. Çarpma sonucunda meydana gelen deformasyon ve kırılmalar analiz edilerek yapısal güçlendirmeler önerildi.
Yorulma Analizleri
Airframe Yorulma Analizleri
Hava aracının maruz kaldığı tekrarlayan yükler baz alınarak analizler gerçekleştirildi. Yapıdaki potansiyel zayıflıkları ve ömür tahminlerini belirlemek amacıyla çalışmalar gerçekleştirildi.
Lug&Clevis Yorulma Analizleri
Lug&Clevis ömür hesaplama çalışmaları kapsamında, bağlantılara gelen tekrarlayıcı yükler kullanılarak yorulma analizleri gerçekleştirildi.
Civata Yorulma Analizleri
Yapıdaki tüm bağlantı elemanlarının üzerine gelen tension ve shear yükleri hesaplandı ve bu yükler karşısında bağlantı elemanlarının yorulma analizleri gerçekleştirildi.
Optimizasyon Analizleri
Uçak Gövdesi Topoloji Optimizasyonu
Hava aracı yapısı üzerine gelen yüklerin, frame üzerindeki akış yolunun belirlenerek, optimum frame yapısının oluşturulması, spar ve riblerin optimum sayıda ve doğru konumlandırılması vb. çalışmalarda, hava aracının optimizasyon modeli kurularak topoloji optimizasyonu gerçekleştirildi.
Sistem Entegrasyon Braketleri Kalınlık Optimizasyonu
Hafifletme çalışmaları kapsamında, sistem bağlantı braketlerinin kalınlık optimizasyonu çalışması gerçekleştirilerek optimum kalınlıklar belirlendi.
Kompozit Skin Panel Ply Optimizasyonu
Hafifletme çalışmaları kapsamında, kompozit parçaların optimum ply sayılarının ve yönlerinin belirlenmesi için optimizasyon çalışması gerçekleştirildi.
Rib&Spar Topografya Optimizasyonu
Hafifletme çalışmaları kapsamında topografya optimizasyonu gerçekleştirilerek, kanat yapısında bulunan Rib ve Spar komponentleri üzerinde boşaltmalar gerçekleştirilmiştir.
Lug&Clevis Topoloji Optimizasyonu
Flaperon, Aileron ve Leading Edge kontrol yüzeylerinin kanat gövdesine bağlantılarında topoloji optimizasyonu gerçekleştirilerek, bağlantı sayısı ve bağlantı yapısı belirlendi.
